БАЗИС .B3D · PRO100 .STO

Мебель из БАЗИС
и PRO100.
В браузере.

Открывайте проекты БАЗИС-Мебельщика (.b3d) и PRO100 (.sto, .~sto) в одном просмотрщике. Рассмотрите мебель, группы и детали и покажите проект клиенту по ссылке.

Открыть свою модель О просмотре PRO100

Без установки у клиентаНа телефоне и компьютере

B3D и STO в одном месте

Проекты из БАЗИС-Мебельщика и PRO100

Одна ссылка на проект

Для клиента, сборщика и вашей команды

Доступ под вашим контролем

Вы решаете, кому показать модель

ДВА ФОРМАТА В ОДНОМ ПРОСМОТРЩИКЕ

Проект в БАЗИС
или PRO100.
Показ в Мебель View.

Загрузите .b3d из БАЗИС или .sto / .~sto из PRO100 в библиотеку. Для просмотра PRO100 поддерживается версия формата 934; размер одного файла — до 64 МБ. Возможности просмотра зависят от данных исходной модели.

Получатель открывает доступную ему модель в браузере на телефоне или компьютере. Публичная ссылка работает без регистрации и без установки программы, в которой создан проект.

Просмотр файлов БАЗИС
Как открыть проект PRO100

Если нужен файл для БАЗИС, используйте отдельный конвертер PRO100 → БАЗИС. Как получить B3D из STO.

ВОЗМОЖНОСТИ МЕБЕЛЬ VIEW

От первого показа
до последнего крепежа.

Всё, что помогает объяснить проект,
согласовать детали и собрать мебель.

Скриншоты на примере демопроекта БАЗИС. Анимация, присадка и другие дополнительные функции зависят от формата и данных модели. Нажмите на изображение, чтобы рассмотреть подробнее.

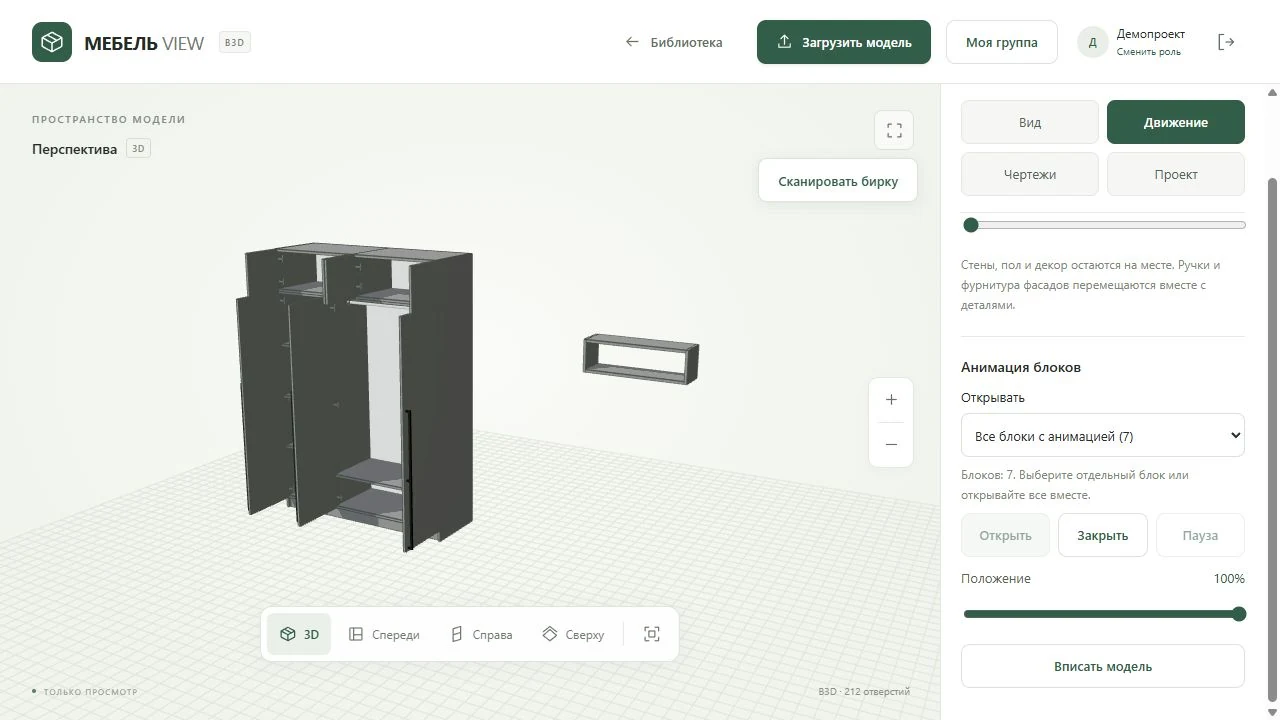

Открытый шкаф и панель управления движением в Мебель View — Открытые фасады и управление анимацией

Модель в деталях

Вращайте изделие, открывайте фасады и разносите детали. Рассмотрите внутреннее наполнение с помощью рентгена.

О просмотре B3D

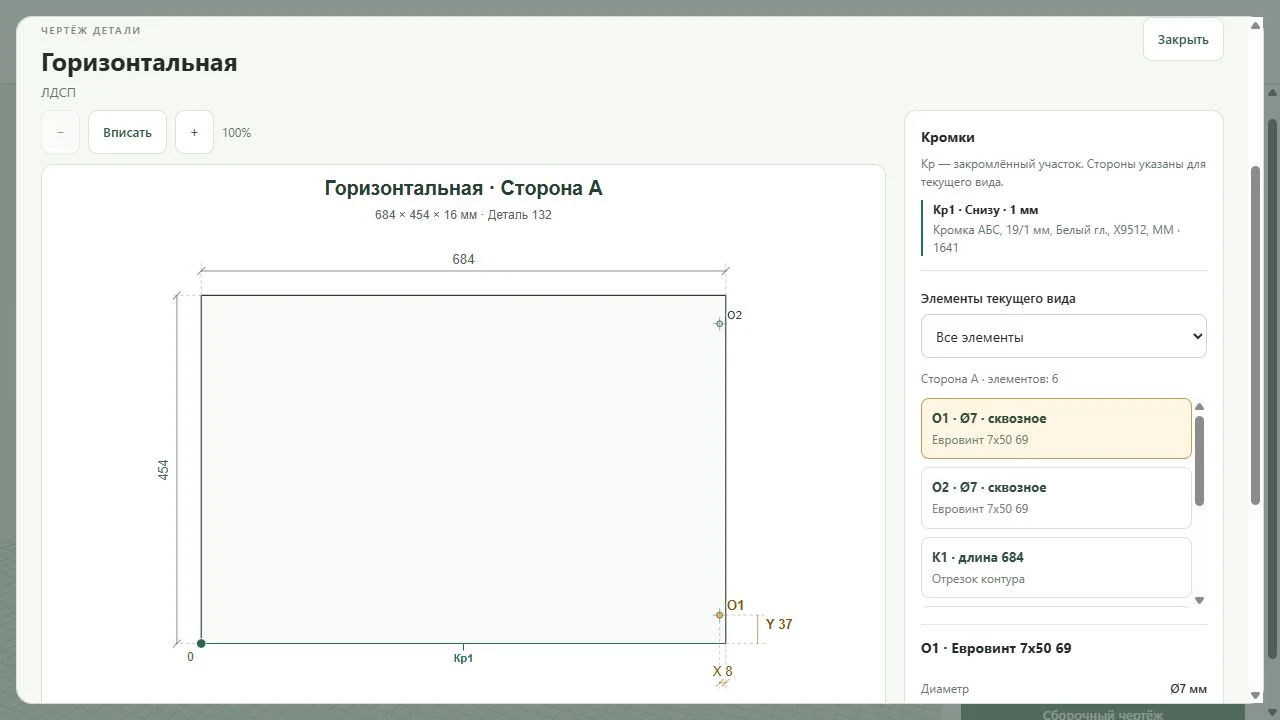

Чертёж горизонтальной панели с размерами 684 на 454 мм и отступами отверстий — Присадка, размеры и кромки панели

Понятные чертежи

Общий вид, сборка и каждая панель отдельно. Размеры, присадка и кромки — с возможностью скачать SVG.

О чертежах

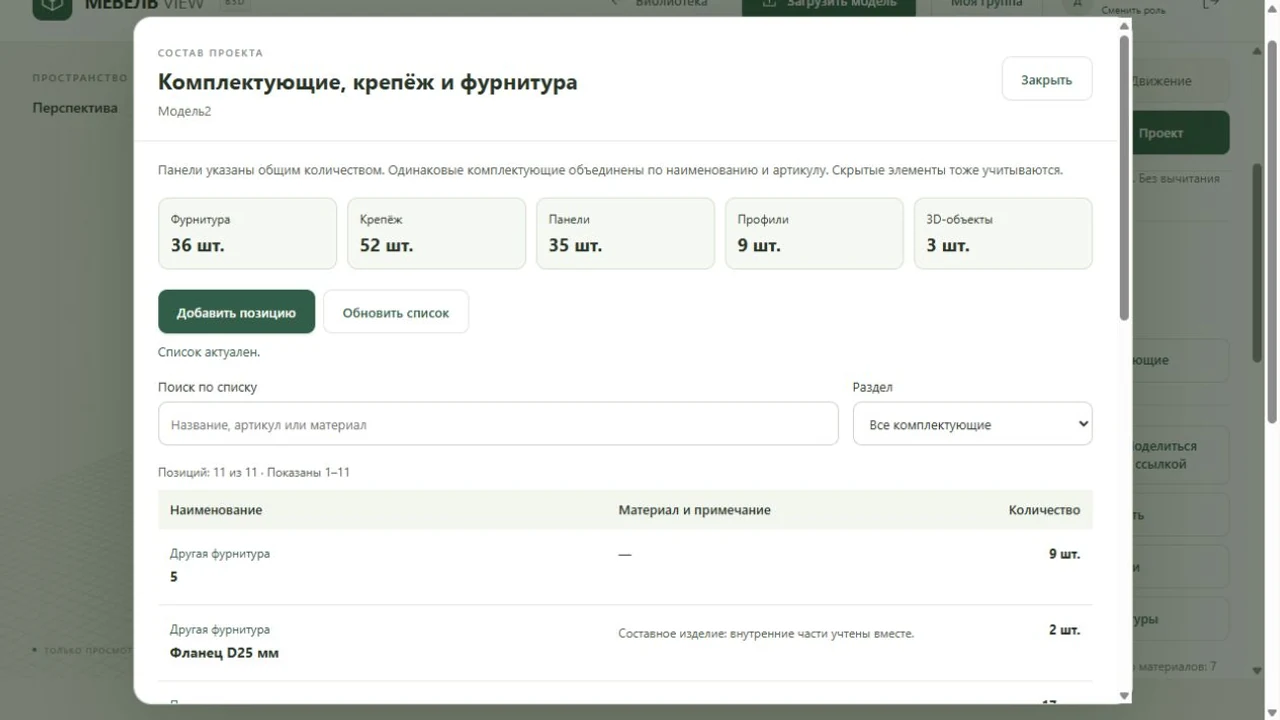

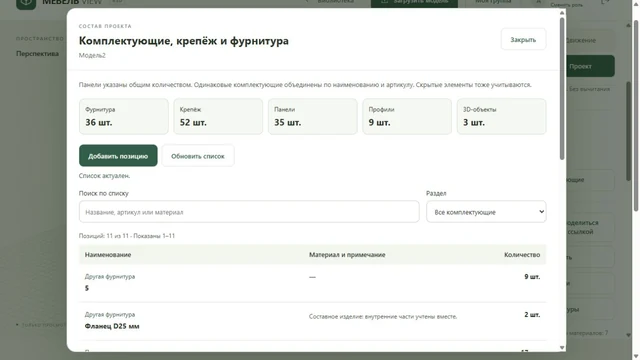

Список фурнитуры, крепежа, панелей и профилей в демопроекте — Комплектующие с количеством

Весь состав изделия

Панели, ручки, петли и крепёж с количеством. Добавляйте свои позиции и подсвечивайте фурнитуру на модели.

О комплектующих

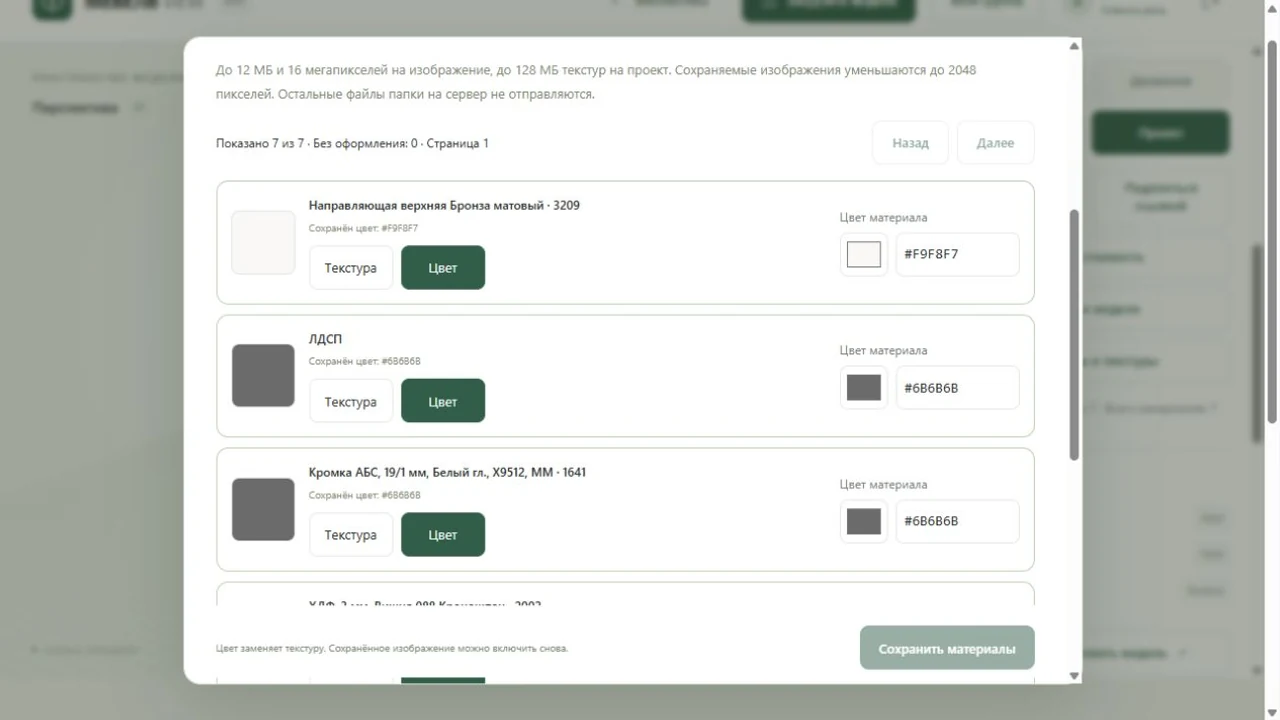

Выбор текстуры или цвета для материалов модели в Мебель View — Оформление каждого материала

Материалы и цвет

Подбирайте текстуру или сплошной цвет, поворачивайте рисунок на 90°. Сохранённое оформление увидит клиент.

О материалах

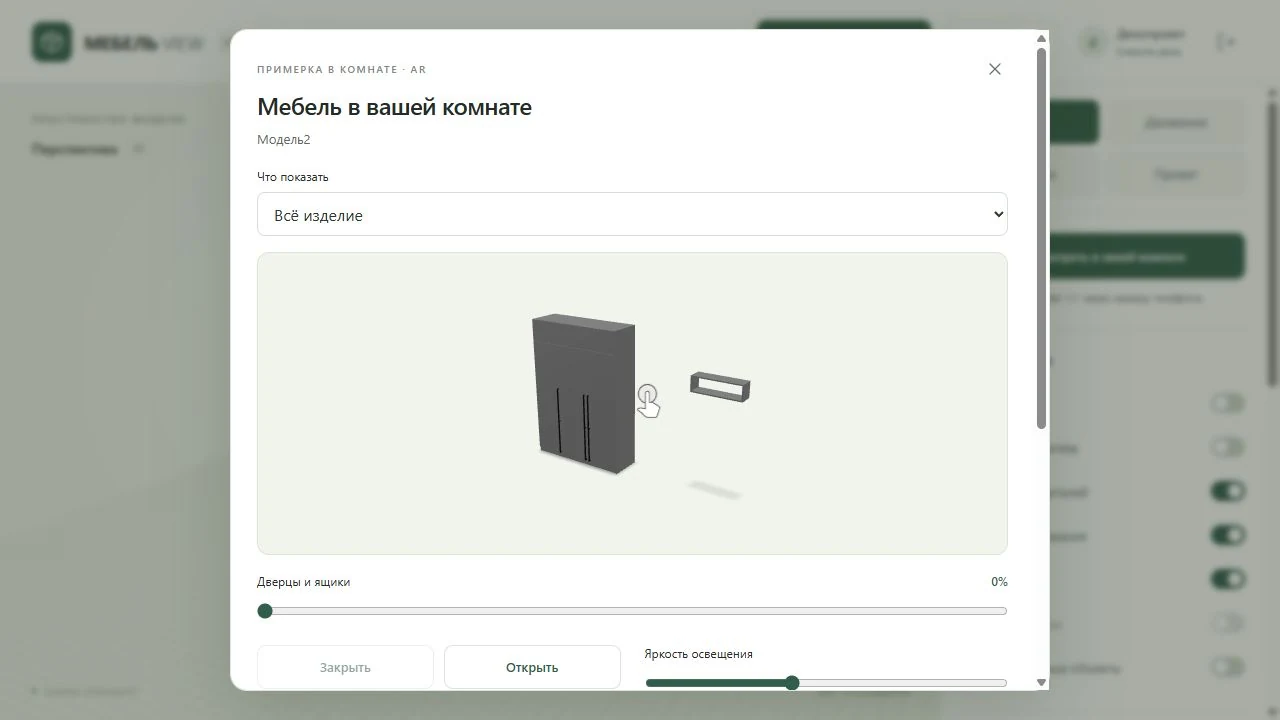

Предпросмотр изделия и настройки открывания и освещения перед запуском AR — Подготовка модели к примерке в AR

Мебель в комнате

Примеряйте изделие или отдельный модуль в AR через камеру совместимого телефона — в масштабе 1:1.

О примерке в AR

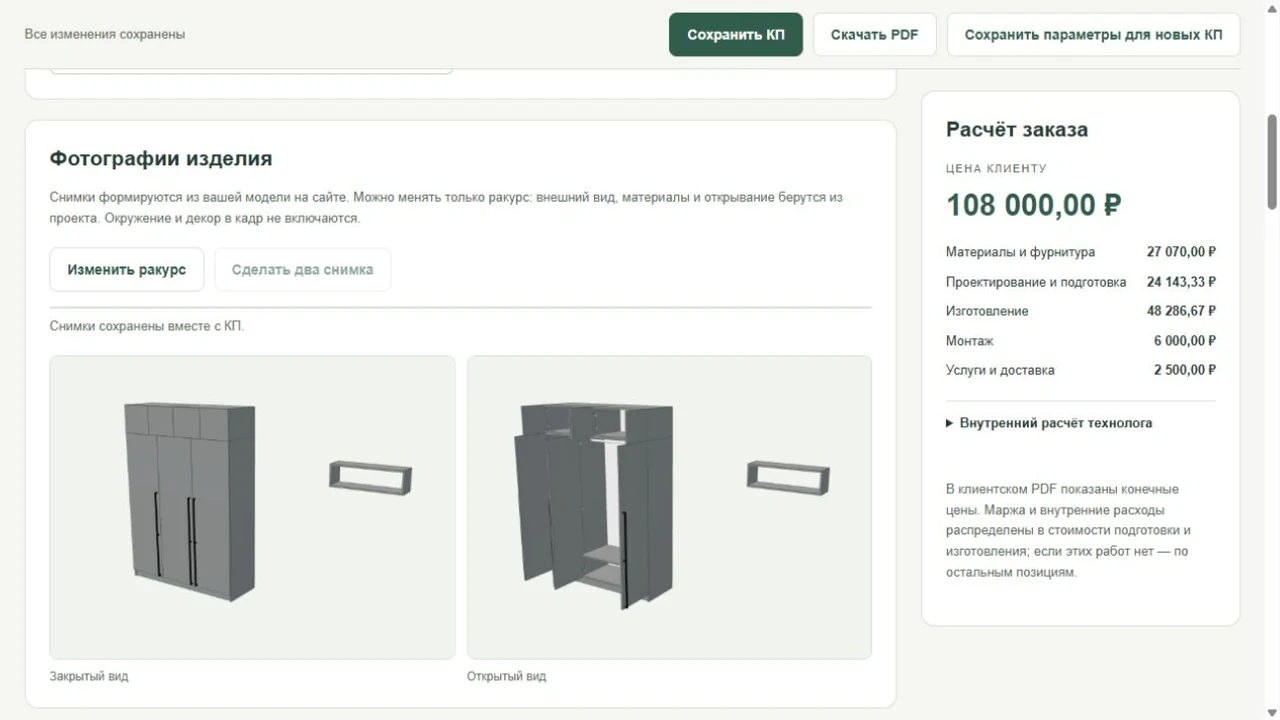

Конструктор КП с открытым и закрытым видом шкафа и примером расчёта стоимости — Пример сметы и видов изделия

КП и сметы

Считайте материалы, изготовление и монтаж. Добавляйте услуги, сохраняйте параметры и создавайте PDF с видами изделия.

О конструкторе КП

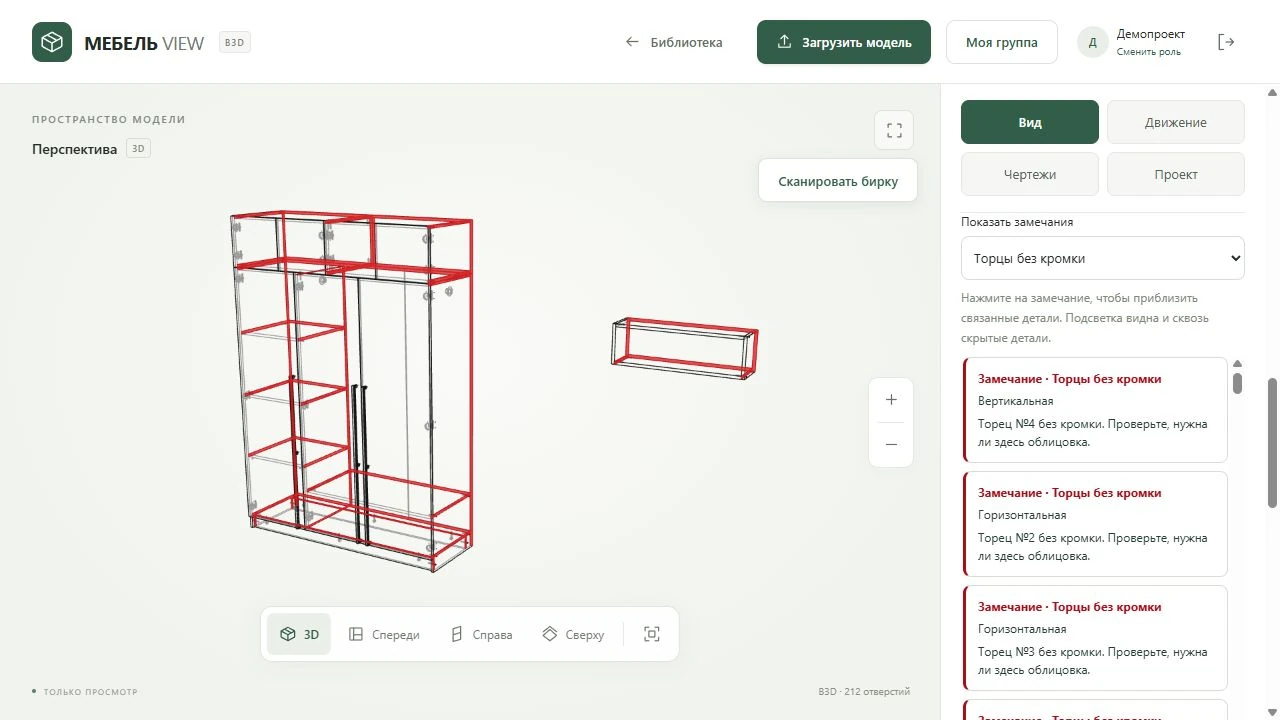

Проверка демопроекта в Мебель View: торцы без кромки выделены красным в рентгене, справа показан список замечаний — Торцы без кромки и список замечаний

ДЛЯ КОНСТРУКТОРА-ТЕХНОЛОГА

Проверьте модель
до производства.

Найдите возможные ошибки проектирования в загруженном B3D. Нажмите на замечание — модель приблизится, а место ошибки выделится красным в рентгене.

Пересечения двух деталей
Петли и фурнитура, задевающие постороннюю деталь
Крепёж в воздухе, в том числе со свободным концом
Щели между задником и корпусом, открытые стыки задних стенок
Торцы без кромки — с отдельным показом и скрытием

Проверка зависит от данных B3D и дополняет анализ в БАЗИС. Ограничения проверки указаны в отчёте.

Как проверить модель

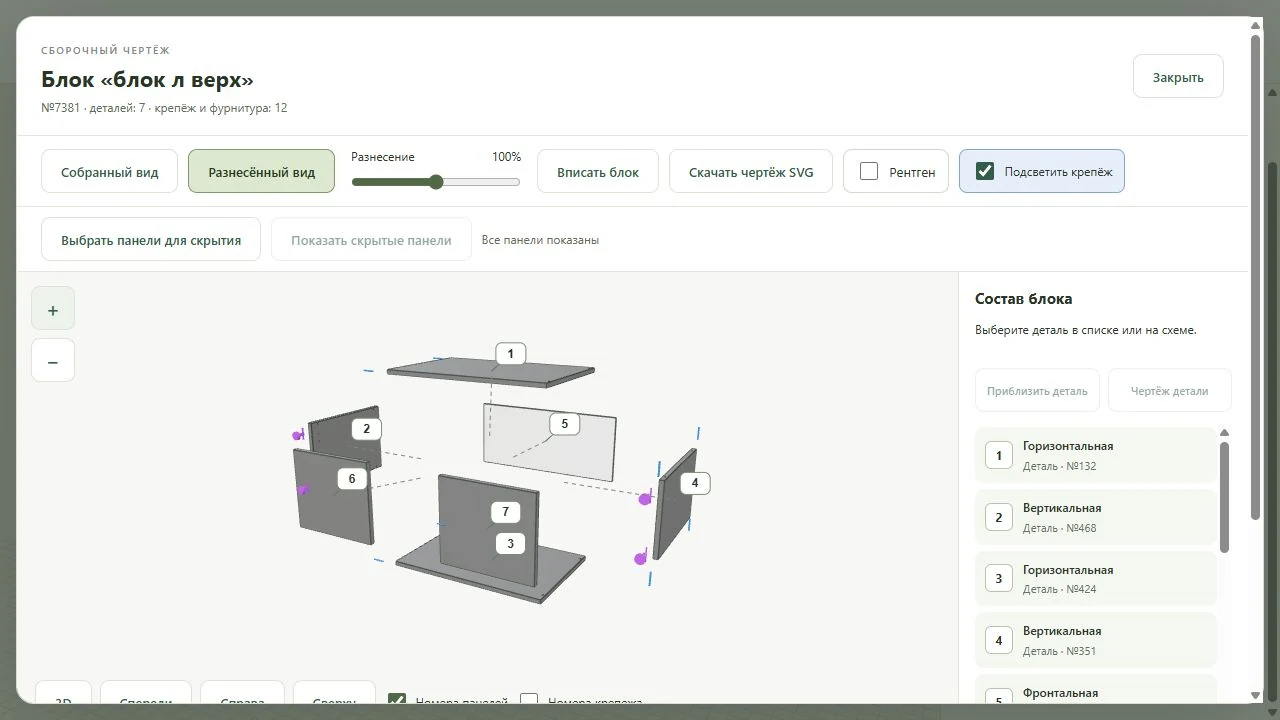

Сборочный вид модуля: пронумерованные панели, подсвеченные петли и крепёж — Разнесённый вид и подсветка крепежа

НЕ ТЕРЯЙТЕ ВАЖНЫЕ ДЕТАЛИ

Когда понятно,
как всё устроено.

Клиент видит будущую мебель, а сборщик — её устройство. Один проект помогает каждому решать свою задачу.

Проекции и размеры изделия и модулей
Разнесённый вид и подсветка крепежа
Отверстия, отступы и кромки на чертеже панели
Площадь выбранных панелей в м²

Подробнее о чертежах

ОДИН ПРОЕКТ. РАЗНЫЕ ЗАДАЧИ.

Общий язык
для всей команды.

Не нужно объяснять по фотографии,
где находится нужная деталь.

01 / ПОДГОТОВИТЬ

Конструктору-технологу

Загрузите B3D, проверьте модель на ошибки и настройте материалы. Подготовьте КП, укажите стоимость и откройте доступ к нужным проектам.

Новые аккаунты конструкторов проходят одобрение.

02 / СОБРАТЬ

Сборщику

Откройте назначенную модель на телефоне. Посмотрите сборку, разнесите детали, найдите крепёж и изучите чертёж отдельной панели.

Регистрация без ожидания одобрения.

03 / ПРЕДСТАВИТЬ

Клиенту

Рассмотрите изделие со всех сторон, откройте дверцы и примерьте мебель в своей комнате. Всё видно в браузере по ссылке от конструктора.

По публичной ссылке можно смотреть без регистрации.

ОТ ФАЙЛА МОДЕЛИ ДО ССЫЛКИ

Три шага,
чтобы показать проект.

Подготовка файла БАЗИС

Подготовьте исходный проект

Сохраните .b3d в БАЗИС-Мебельщике или .sto в PRO100. Для PRO100 также можно выбрать резервный файл .~sto поддерживаемой версии. О совместимости STO.

Загрузите в Мебель View

Войдите как конструктор-технолог после одобрения аккаунта. Загрузите модель в библиотеку и сверьте детали, размеры и материалы с исходным проектом.

Отправьте ссылку на модель

Добавьте клиента или сборщика в группу либо создайте публичную ссылку. После обновления модели ссылка останется прежней.

ПРАКТИЧЕСКИЕ ИНСТРУКЦИИ

От первого открытия
до показа клиенту.

Подготовка файла

01 / ТЕЛЕФОН

Как открыть B3D на iPhone и Android

Ссылка на проект, управление сценой и переход в AR.

Читать инструкцию ↗ 02 / ЗАГРУЗКА

Если файл не открылся или пропала деталь

Что проверить в файле и какие данные помогут найти причину.

Разобраться с ошибкой ↗ 03 / МАТЕРИАЛЫ

Текстуры, сплошной цвет и направление волокон

Как подготовить оформление перед отправкой клиенту.

Настроить материалы ↗ 04 / АНИМАЦИЯ

Открывание дверей и выдвижение ящиков

Блоки, ось вращения и проверка движения на сайте.

Подготовить анимацию ↗

ПЕРЕД НАЧАЛОМ

Остались вопросы?

Здесь — самое главное.
За подробностями можно обратиться к разработчику.

Написать в Telegram

Какие файлы можно загрузить в Мебель View?

Файлы .b3d из БАЗИС-Мебельщика и .sto / .~sto из PRO100. Для PRO100 сейчас поддерживается версия формата 934, для одного файла действует лимит 64 МБ. О просмотре B3D и о просмотре STO.

Нужен ли БАЗИС на устройстве клиента?

Нет. Конструктор загружает B3D на сайт, а получатель открывает модель в браузере на компьютере или телефоне. Публичная ссылка не требует регистрации.

Мебель View — это продукт разработчика БАЗИС или PRO100?

Нет. Мебель View — независимый сервис. Названия БАЗИС-Мебельщик и PRO100 указывают на программы, в которых созданы исходные проекты.

Это бесплатно?

На текущем этапе функции доступны бесплатно в пределах опубликованных лимитов. Для загрузки моделей нужен одобренный аккаунт конструктора-технолога. Клиенты и сборщики регистрируются без ожидания одобрения.

Любая модель БАЗИС откроется?

Совместимость зависит от версии B3D и типов объектов внутри. Перед передачей проекта сверьте геометрию, присадку и материалы с оригиналом. Если файл не открылся, сообщите разработчику версию БАЗИС и описание ошибки. Подробнее о файлах B3D.

Можно ли редактировать конструкцию?

Геометрию изделия меняют в исходной программе — БАЗИС-Мебельщике или PRO100. На сайте можно настроить оформление и показ. Перед отправкой модели получателю проверьте её по исходному проекту.

Кто сможет увидеть мои проекты?

Вы выбираете участников группы, которым доступен проект. Если создадите публичную ссылку, модель увидит любой её получатель. Доступ можно закрыть. Личная библиотека не публикуется в каталоге сайта.

AR работает на iPhone и Android?

На совместимых устройствах — да. Возможности AR и управление открыванием зависят от телефона и его просмотрщика. Примерка в масштабе 1:1 помогает оценить мебель в комнате, но не заменяет точный замер. Как работает AR.

ПРАКТИЧЕСКИЕ ИНСТРУКЦИИ

От согласования
до сборки.

Понятные действия для работы с проектом, деталями и получателями.

Ваш проект заслуживает
большего, чем скриншот.

Загрузите модель. Покажите детали. Поделитесь результатом.

Начать с первой модели
